Cao su HTPB tiêu chuẩn dễ bị phân hủy dưới nhiệt độ cao và thiếu độ bám dính mạnh. Các nhà hóa học giải quyết những vấn đề này bằng cách khám phá các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) . Quá trình hydro hóa xương sống loại bỏ các liên kết đôi để tăng khả năng chịu nhiệt và độ trong. Trong khi đó, quá trình epoxid hóa bổ sung các vòng oxirane phản ứng, cải thiện độ bám dính bề mặt và khả năng đồng phản ứng. Các ngành công nghiệp dựa vào các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) cho các môi trường đòi hỏi khắt khe.
· HTPB hydro hóa tạo liên kết đơn ổn định. Việc sửa đổi này ngăn chặn tác hại của ánh sáng mặt trời và giữ cho các thiết bị điện tử ngoài trời luôn sạch sẽ.
· HTPB được epoxy hóa bổ sung các vòng oxy phản ứng. Những vòng này cải thiện độ bền keo trên bề mặt kính, nhôm và thép.
· Các nhà chế tạo thêm HTPB đã epoxid hóa vào nhựa giòn. Các hạt cao su dẻo hấp thụ sốc và ngăn ngừa các vết nứt vật liệu.
· Công ty TNHH Công nghệ Vật liệu Mới Thượng Hải cung cấp đầy đủ các sản phẩm HTPB . Chúng tôi có thể tùy chỉnh HTPB phù hợp với các tình huống ứng dụng và yêu cầu kỹ thuật của khách hàng, bao gồm HTPB đơn chức năng, hydro hóa và epoxid hóa.
Các kỹ sư hóa học thường xuyên sửa đổi khung polybutadien lỏng để tạo ra các vật liệu chuyên dụng có hiệu suất cao. Họ tổng hợp các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) để khắc phục độ nhạy nhiệt tiêu chuẩn và điểm yếu hóa học. Những sửa đổi hóa học có mục tiêu này làm thay đổi cấu trúc polymer cơ bản cho các môi trường công nghiệp đòi hỏi khắt khe.
Quá trình hydro hóa bổ sung khí hydro trực tiếp qua các liên kết đôi carbon-carbon không bão hòa trong chuỗi polymer. Chất xúc tác kim loại quý tăng tốc độ phản ứng hóa học này trong điều kiện nhiệt độ và áp suất được kiểm soát. Quá trình hóa học chuyển đổi hoàn toàn các liên kết đôi dễ bị tổn thương thành các liên kết đơn ổn định.
Việc loại bỏ các liên kết đôi này sẽ ngăn chặn quá trình oxy hóa nhiệt nghiêm trọng và suy thoái ánh sáng mặt trời theo thời gian. Nền tảng bão hòa hoàn toàn duy trì sự ổn định hóa học vượt trội khi tiếp xúc với môi trường khắc nghiệt. Ngoài ra, cao su lỏng vẫn giữ được độ linh hoạt cao ở nhiệt độ hoạt động cực thấp.
Quá trình epoxid hóa đưa các nguyên tử oxy hoạt động vào khung polybutadiene để tạo thành các vòng oxirane phản ứng. Các bộ xử lý hóa học trộn peraxit hữu cơ với cao su lỏng để kích hoạt quá trình chuyển đổi chính xác này. Phản ứng nhắm vào các liên kết đôi cụ thể trong khi vẫn bảo toàn các nhóm hydroxyl cuối cùng quan trọng.
Những vòng oxirane được thêm vào này làm tăng đáng kể năng lượng bề mặt và khả năng phản ứng cấu trúc. Các nhóm hóa chất mới cho phép phản ứng đóng rắn thứ cấp với nhựa epoxy thông thường. Do đó, các nhà tạo công thức nhựa chọn các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) để cải thiện độ bám dính trên các chất nền khó như thủy tinh, thép và nhôm.

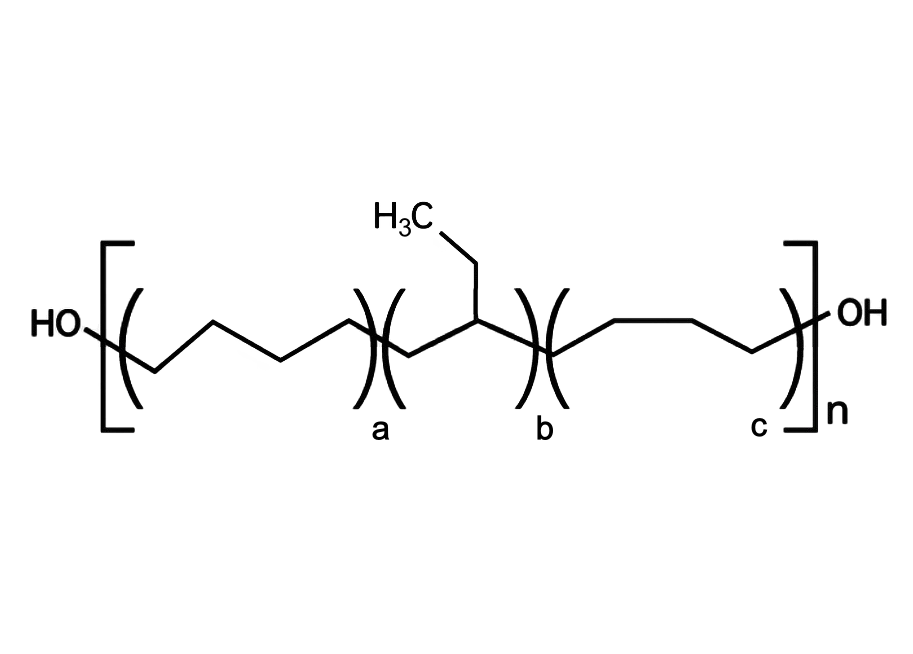

Polybutadiene kết thúc bằng hydro hóa (H-HTPB) cung cấp các đặc tính hóa học độc đáo mà polybutadiene tiêu chuẩn không thể sánh được. Việc loại bỏ các liên kết đôi xương sống sẽ làm thay đổi hoàn toàn tính chất vật lý của polyme. Do đó, vật liệu này vượt trội trong môi trường hoạt động khắc nghiệt.
Các polyme không bão hòa bị phân hủy nhanh chóng khi ánh sáng mặt trời và oxy tấn công các liên kết đôi dễ bị tổn thương. Quá trình hydro hóa chuyển đổi các liên kết đôi này thành các liên kết đơn ổn định. Khung hydrocarbon bão hòa này bảo vệ polyme khỏi quá trình oxy hóa quang và phân hủy nhiệt.
Các liên kết đơn ổn định ngăn chặn sự phân mảnh và liên kết chéo trong quá trình tiếp xúc với tia cực tím kéo dài.
Các phân tử nước cũng không thể phá vỡ chuỗi polyme kỵ nước. Lớp phủ và chất bịt kín công nghiệp sử dụng H-HTPB duy trì tính toàn vẹn của cấu trúc trong điều kiện độ ẩm cao. Vật liệu này chống lại sự hấp thụ độ ẩm, môi trường axit và tiếp xúc với kiềm trong thời gian hoạt động kéo dài.
Cao su lỏng tiêu chuẩn sẽ sẫm màu và chuyển sang màu vàng dưới nhiệt độ và ánh sáng mặt trời. Nền tảng bão hòa hoàn toàn của H-HTPB giúp loại bỏ các nhiễm sắc thể hấp thụ ánh sáng. Cấu trúc rõ ràng này cho phép truyền tải toàn bộ ánh sáng khả kiến mà không bị biến dạng màu sắc.
Cao su cũng duy trì tính linh hoạt vật lý cao trong môi trường đông lạnh. Polyme có nhiệt độ chuyển hóa thủy tinh rất thấp, thường giảm xuống dưới -60 độ C. Xương sống không kết tinh ngăn ngừa hiện tượng cứng và giòn trong môi trường đóng băng sâu.
Các nhà sản xuất màn hình phụ thuộc rất nhiều vào H-HTPB để sản xuất chất kết dính trong suốt quang học dạng lỏng (LOCA). Các nhà chế tạo công thức kết hợp nhựa polybutadiene hydro hóa trực tiếp vào hỗn hợp kết dính làm chất làm dẻo hiệu quả. Những loại nhựa này làm giảm ứng suất bên trong trong quá trình đóng rắn đồng thời duy trì độ trong suốt cao.
Sân khấu | Vai trò / Phản ứng hóa học | Mục đích trong Điện tử Hiển thị |
Tiền thân trung gian | Phản ứng với diisocyanate béo/thơm và được phủ bằng acrylat có chức năng hydroxyl (meth) (ví dụ: HEMA) | Chuẩn bị các dẫn xuất urethane (meth)acrylate để pha chế |
Thành phần Oligomer thiết yếu | Tạo thành oligome urethane (meth)acrylate đa chức năng | Chức năng như một thành phần cốt lõi có thể chữa được bằng tia cực tím trong LOCA phù hợp với chỉ số |
Nâng cao hiệu suất | Cung cấp chỉ số khúc xạ ~ 1,5 và khả năng chống oxy hóa cao | Đảm bảo độ rõ quang học và liên kết cấu trúc giữa tấm màn hình và kính |
Các nhà hóa học sửa đổi các nhóm hydroxyl cuối cùng trên H-HTPB để tạo thành các oligome có thể chữa được bằng ánh sáng. Những polyme chức năng này phù hợp với chỉ số khúc xạ của vỏ kính và tấm cảm ứng. Các thiết bị quang điện tử được hưởng lợi từ khả năng chống va đập mạnh, hình ảnh rõ nét không bị ố vàng và khả năng chống ẩm vĩnh viễn.

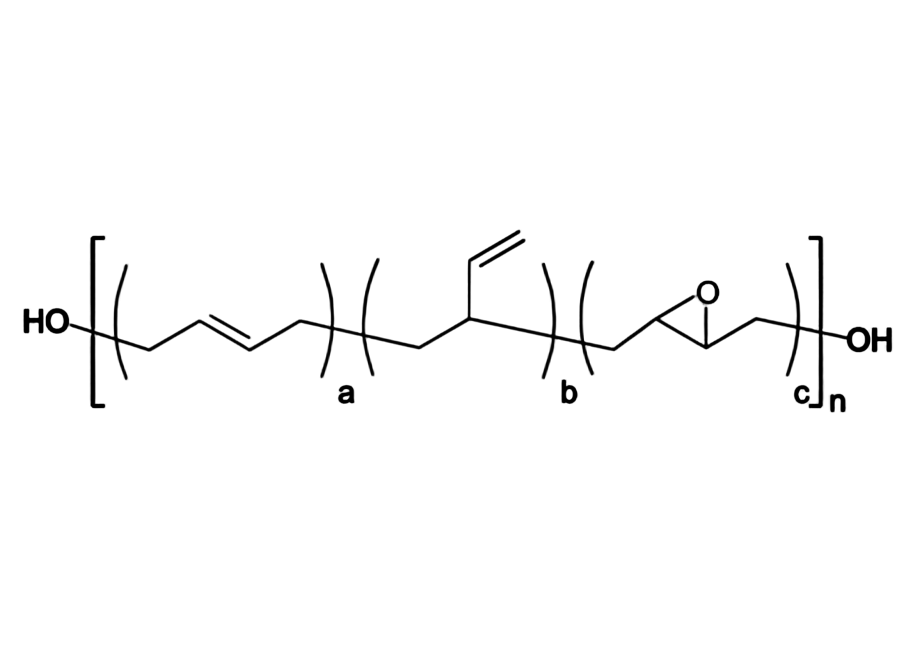

Polybutadiene kết thúc bằng hydroxyl (EHTPB) được oxy hóa mang lại những lợi thế chức năng vượt trội cho các công thức polymer tiên tiến . Biến đổi hóa học bổ sung các vòng oxirane phản ứng dọc theo khung cao su lỏng. Sự chuyển đổi này làm thay đổi đáng kể các đặc điểm vật lý, khả năng phản ứng hóa học và hiệu suất cơ học.
Các nhà hóa học kiểm soát hàm lượng oxy oxirane trong quá trình tổng hợp để điều chỉnh chính xác các đặc tính của vật liệu. Mức epoxy cao hơn làm tăng lực hấp dẫn phân tử trên chuỗi polymer lỏng. Do đó, đặc tính xử lý và tính chất cơ học được xử lý thay đổi dựa trên tỷ lệ chuyển đổi.
Thuộc tính / Hệ thống | Tác động của việc tăng chuyển hóa Epoxid hóa |
Độ nhớt & Xử lý | Độ nhớt tăng lên đáng kể với độ chuyển hóa cao hơn, giữ lại không khí và cản trở việc giải phóng bong bóng (đặc biệt rõ rệt là độ chuyển hóa trên 10%). |
Cơ khí PU gọn gàng | - Độ bền kéo : Tăng đáng kể (~240% ở mức chuyển đổi 10%) do mật độ liên kết ngang cao hơn. - Độ giãn dài : Giảm xuống ~50% ở mức chuyển đổi 5% và giữ lại ~70% giá trị đó ở mức 10% khi liên kết 1,4-cis linh hoạt chuyển đổi thành vòng epoxy cứng. |
Cơ khí làm đầy PU (PU-F) | - Độ bền kéo : Duy trì ổn định ở mức chuyển đổi lên tới 20%, sau đó tăng gần 200% ở mức chuyển đổi 30%. - Độ giãn dài : Duy trì độ biến dạng tương đối cao (~80%) lên tới 10%, nhưng giảm mạnh xuống ~20% ở mức chuyển đổi 20–30% do liên kết ngang quá mức và hiện tượng giòn mạng. |
Hàm lượng oxirane cao hơn tạo ra các vị trí phản ứng thứ cấp cho các chất đóng rắn amin hoặc axit anhydrit. Các nhóm oxirane này phản ứng cùng với các nhóm chức hydroxyl cuối cùng . Các nhà xây dựng công thức tạo ra mạng lưới ba chiều dày đặc với độ ổn định cấu trúc đặc biệt.
Các khung không phân cực polybutadiene chưa biến tính gặp khó khăn trong việc liên kết với các bề mặt phân cực. Quá trình epoxy hóa giải quyết cơ chế hư hỏng chất kết dính cốt lõi này thông qua việc thay đổi cấu trúc hóa học.
· Cơ chế tăng cường : Epoxid hóa biến đổi các liên kết đôi không bão hòa thành các vòng oxirane phân cực trên khung polymer. Việc sửa đổi có chọn lọc này nâng cao độ phân cực tổng thể của polymer, cho phép tương tác phân cực mạnh hơn với các bề mặt có độ phân cực cao.
· Cải thiện độ bám dính giữa các bề mặt : Chức năng phân cực được bổ sung giúp tăng cường khả năng tương thích nền với các chất phụ gia phân cực và tăng cường độ bám dính giữa các bề mặt.
· Tăng cường độ bền cắt định lượng : Trong các thử nghiệm cắt chồng lớp trên các chất nền phân cực như epoxy, công thức HTPB-polyurethane epoxid hóa 30% đã đạt được độ bền cắt gần gấp ba lần so với HTPB-PU không biến tính .
Các nhóm oxirane phân cực tạo ra liên kết hydro với các nhóm hydroxyl trên bề mặt oxit kim loại và thủy tinh. Chuỗi polymer chống lại lực bong tróc vật lý dưới áp lực cao. Các kỹ sư hóa học sử dụng liên kết bề mặt mạnh mẽ này để loại bỏ các bước sơn lót bề mặt trong quá trình dán keo.
Nhựa epoxy tiêu chuẩn cung cấp độ cứng cao nhưng lại có độ giòn nghiêm trọng. Việc kết hợp EHTPB vào ma trận epoxy cứng sẽ tạo ra miền cao su được phân tách bằng vi pha. Các miền vi mô này hấp thụ động năng trong các tác động cơ học đột ngột. Các hạt cao su dẻo ngăn chặn sự lan truyền vết nứt trên nền cứng một cách hiệu quả.
Cao su lỏng polybutadien epoxy hóa làm cứng nhựa nhiệt rắn mà không làm giảm khả năng chịu nhiệt hoặc hiệu suất cách điện.
Hệ thống đóng gói điện yêu cầu ứng suất bên trong thấp trong quá trình luân nhiệt. Các nhà sản xuất thiết bị điện tử triển khai các hợp chất bầu được biến đổi EHTPB để bảo vệ các vi mạch nhạy cảm. Giai đoạn cao su làm giảm lực co ngót trong quá trình đóng rắn, ngăn ngừa nứt vỡ thành phần bên trong dưới nhiệt độ vận hành khắc nghiệt.
Các kỹ sư hóa học đánh giá các điều kiện vận hành cụ thể trước khi chọn sửa đổi trục cao su lỏng. Polybutadiene tiêu chuẩn mang lại tính linh hoạt , nhưng các ứng dụng chuyên biệt đòi hỏi hiệu suất hóa học nâng cao.
Bảng dưới đây nêu bật sự khác biệt về hiệu suất giữa ba loại cao su lỏng polybutadiene lõi.
Thuộc tính hiệu suất | HTPB tiêu chuẩn | HTPB hydro hóa (H-HTPB) | HTPB bị oxy hóa (EHTPB) |
Độ ổn định tia cực tím và nhiệt | Nghèo | Nổi bật | Vừa phải |
Độ bám dính nền cực | Thấp | Thấp | Đặc biệt |
Độ rõ quang học | Màu vàng theo thời gian | Xóa vĩnh viễn | Tiêu chuẩn |
Phản ứng đồng thời ma trận Epoxy | Không có | Không có | Cao |
Nhiệt độ chuyển thủy tinh | Rất thấp ( -70°C ) | Thấp ( -60°C ) | Trung bình ( -40°C đến -15°C ) |
Việc lựa chọn polyme polybutadiene phù hợp phụ thuộc trực tiếp vào yêu cầu ứng dụng cuối cùng. Các nhà phát triển sản phẩm nghiên cứu mức độ tiếp xúc với môi trường và nhu cầu liên kết cơ học để đưa ra quyết định. Các nhà chế tạo công thức phân tích các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) để giải quyết các lỗi hiệu suất cụ thể trong các hệ thống nhiệt rắn tiêu chuẩn.
· Chọn HTPB hydro hóa (H-HTPB) khi thiết kế thiết bị điện tử ngoài trời, chất kết dính quang học dạng lỏng hoặc chất bịt kín đông lạnh. Nền tảng bão hòa chống lại sự ố vàng, tiếp xúc với ánh sáng mặt trời và suy giảm độ ẩm trong thời gian dài.
· Chọn Epoxidized HTPB (EHTPB) khi xây dựng các loại keo kết cấu, hợp chất bầu đóng gói điện tử hoặc composite epoxy cường lực. Các vòng oxirane phản ứng làm tăng độ phân cực của polymer và hình thành liên kết hóa học mạnh với kim loại và thủy tinh.
Kết hợp hóa học cốt lõi với nhu cầu vận hành đảm bảo tuổi thọ sản phẩm tối đa và độ tin cậy cơ học.
Các dẫn xuất polybutadien biến tính biến đổi cao su lỏng cơ bản thành vật liệu kỹ thuật bền. H-HTPB được hydro hóa mang lại tầm nhìn rõ ràng, độ bền tia cực tím và hiệu suất linh hoạt trong môi trường ngoài trời lạnh giá. Trong khi đó, EHTPB được epoxid hóa tăng thêm độ bền quan trọng, độ bám dính phân cực và độ bền liên kết ngang sâu để liên kết kim loại và thủy tinh.
Các nhà chế tạo công thức hóa học dựa vào các dạng dẫn xuất khác nhau của HTPB (polybutadiene kết thúc bằng hydroxyl) để giải quyết các vấn đề khó khăn về vật liệu trong thiết bị điện tử hiện đại.
HTPB được hydro hóa loại bỏ các liên kết đôi để tối đa hóa độ ổn định của tia cực tím và độ rõ quang học. HTPB Epoxidized bổ sung các vòng oxirane để cải thiện độ bám dính và khả năng phản ứng bề mặt với nhựa epoxy.
Quá trình hydro hóa chuyển đổi liên kết đôi carbon-carbon phản ứng thành liên kết đơn bão hòa. Sự biến đổi hóa học này ngăn chặn quá trình oxy hóa quang học, ngăn chặn sự phân hủy nhiệt và ngăn chặn hiện tượng ố vàng lâu dài dưới ánh nắng gay gắt.
HTPB epoxy hóa giới thiệu các miền cao su linh hoạt cho ma trận epoxy giòn. Những hạt cao su này hấp thụ năng lượng va chạm, ngăn chặn sự lan truyền vết nứt và cải thiện đáng kể độ bám dính của bề mặt.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
02. Jul, 2026
